Una bomba de engranajes es un dispositivo mecánico de desplazamiento positivo que utiliza dos engranajes entrelazados para mover fluidos a través de una cámara sellada. Al girar, los dientes de los engranajes generan un vacío parcial en la entrada que aspira el líquido, lo transportan atrapado entre los dientes y la carcasa, y lo expulsan con presión constante por la salida. Esta bomba hidráulica es una de las más utilizadas en la industria por su construcción simple, alto rendimiento y capacidad para trabajar con fluidos de alta viscosidad.
En Vickers Hydraulics México, contamos con un catálogo de bombas hidráulicas para aplicaciones industriales de media y alta demanda, así como diagnóstico y servicio técnico especializado.

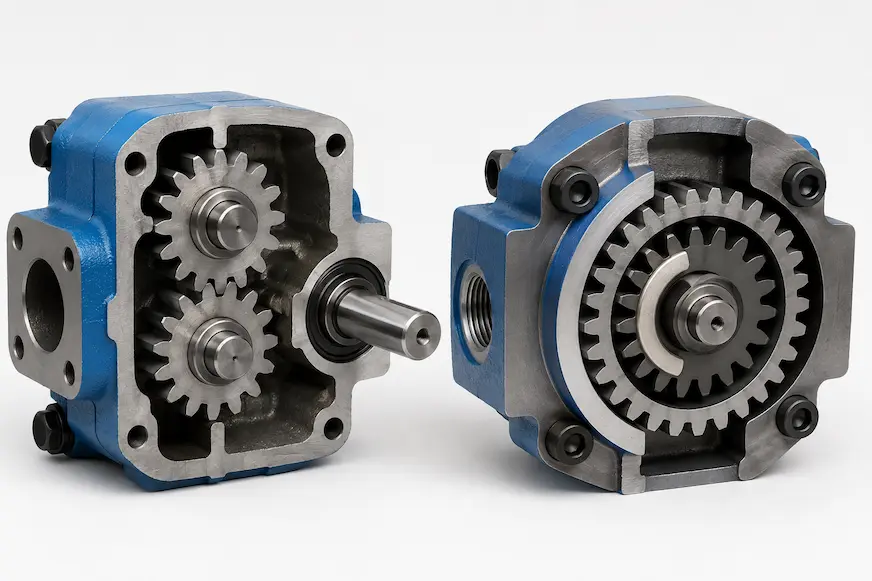

¿Cómo funciona una bomba de engranajes?
El funcionamiento de una bomba de engranajes se divide en tres fases secuenciales. Cada fase ocurre dentro de la carcasa sellada que contiene el par de engranajes en rotación continua:
- Succión: cuando los dientes de los engranajes se separan en la zona de entrada, se genera un vacío parcial que aspira el fluido hacia la cavidad interna de la bomba. El engranaje impulsor, conectado directamente al motor, arrastra al engranaje impulsado para mantener el giro.
- Transporte: el fluido queda atrapado entre los dientes de los engranajes y la pared de la carcasa. Al girar los engranajes, el líquido se desplaza desde la zona de entrada hasta la zona de salida sin retroceder, gracias al sellado que genera el engrane entre los dientes.
- Descarga: cuando los dientes vuelven a engranar en la zona de salida, el volumen disponible se reduce y el fluido es expulsado con presión hacia el circuito hidráulico. Este proceso genera un flujo continuo y uniforme.
Dado que el desplazamiento de fluido ocurre de forma positiva —sin depender de la velocidad del fluido como ocurre en las bombas centrífugas—, el caudal es proporcional a la velocidad del motor y no varía significativamente con los cambios de presión del sistema. Este funcionamiento es una de las razones por las que las bombas industriales de desplazamiento positivo, y en particular las de engranajes, dominan en circuitos hidráulicos que requieren presión constante.
Tipos de bombas de engranajes: externa vs. interna
Existen dos configuraciones principales de bombas de engranajes. La elección entre una y otra depende de las condiciones del sistema hidráulico: presión requerida, tipo de fluido, nivel de ruido tolerable y costo de mantenimiento.
| Parámetro | Bomba de engranajes externos | Bomba de engranajes internos |
| Configuración | Dos engranajes externos que giran en sentido contrario | Un engranaje externo que gira dentro de un engranaje interno; usa una pieza separadora (media luna) |
| Presión máxima de trabajo | Hasta 250 bar en aplicaciones estándar | Hasta 200 bar; mejor comportamiento con fluidos viscosos |
| Nivel de ruido | Mayor (dos engranajes externos engranando) | Menor (diseño más compacto y suave) |
| Compatibilidad con fluidos viscosos | Alta | Muy alta; tolera viscosidades elevadas sin pérdida significativa de rendimiento |
| Mantenimiento | Sencillo; pocas piezas móviles | Sencillo; construcción compacta con menos puntos de desgaste |
| Costo relativo | Menor | Mayor |
| Aplicaciones típicas | Sistemas hidráulicos de maquinaria pesada, prensas, tractores | Sistemas con fluidos de alta viscosidad: aceites térmicos, resinas, lubricantes industriales |
¿Cuándo elegir bomba de engranajes externos?
- Cuando el sistema hidráulico requiere presiones de trabajo por encima de 150 bar.
- Cuando se busca una solución económica con mantenimiento predecible.
- En aplicaciones de maquinaria de construcción, prensas hidráulicas y equipos agroindustriales.
- Cuando el ruido de operación no es una restricción del entorno industrial.
¿Cuándo elegir bomba de engranajes internos?
- Cuando el fluido tiene alta viscosidad y necesita un bombeo suave sin pulsaciones.
- Cuando el nivel de ruido del sistema es un factor crítico de operación.
- En circuitos que requieren operación en las dos direcciones de flujo sin cambiar la bomba.
- Cuando se necesita compacidad en el diseño del circuito hidráulico.
Aplicaciones industriales de las bombas de engranajes en sistemas hidráulicos
Las bombas de engranajes se usan ampliamente en entornos industriales donde se requiere un flujo constante y controlado de energía hidráulica. Su capacidad de trabajar con fluidos de alta viscosidad, en altas temperaturas y bajo condiciones de operación continua las hace adecuadas para múltiples sectores:
- Maquinaria de construcción: excavadoras, grúas hidráulicas y compactadoras utilizan bombas de engranajes externos para accionar sus circuitos de potencia.
- Industria agroindustrial: tractores, cosechadoras y equipos de riego con accionamiento hidráulico emplean estas bombas por su fiabilidad en operación continua.
- Prensas hidráulicas industriales: la generación de presión constante que caracteriza a la bomba de engranajes es crítica para el control de fuerza en procesos de conformado metálico.
- Sistemas de lubricación: el bombeo de aceite hidráulico a través de circuitos de lubricación forzada en motores y compresores industriales es una de las aplicaciones más frecuentes.
- Manufactura y minería: equipos de perforación, elevadores hidráulicos y líneas de producción automatizadas integran bombas de engranajes en sus unidades de potencia hidráulica.
Consulta nuestro catálogo de bombas hidráulicas Vickers disponibles para aplicaciones industriales en México.
Fallas más comunes en bombas de engranajes y cómo detectarlas
El diagnóstico temprano de fallas en una bomba de engranajes evita paros no programados y reduce el costo de mantenimiento correctivo. Las fallas más frecuentes en este tipo de bombas tienen causas identificables y síntomas específicos:
- Contaminación del aceite hidráulico: partículas de suciedad o agua en el fluido aceleran el desgaste de los dientes de los engranajes y de los sellos internos. El síntoma más común es una pérdida gradual de caudal y presión sin causa aparente. Solución: verificar y reemplazar el filtro del sistema; analizar el aceite hidráulico antes de operar la bomba de reemplazo.
- Fugas internas por desgaste de componentes: el desgaste en los dientes del engranaje impulsor o el engranaje impulsado reduce el sellado entre dientes y carcasa, generando fugas internas que disminuyen la eficiencia volumétrica. El síntoma es un aumento de temperatura del fluido y pérdida de presión al aumentar la carga.
- Cavitación: ocurre cuando la presión en la zona de succión cae por debajo de la presión de vapor del fluido, formando burbujas que colapsan con fuerza sobre las superficies metálicas. El síntoma característico es un ruido similar a golpeteo o crepitación durante la operación. Causas frecuentes: filtro de succión obstruido, aceite frío con alta viscosidad, diámetro insuficiente de la línea de entrada.
- Falla de sellos y retenes: los sellos externos deteriorados generan fugas visibles de aceite en la carcasa de la bomba. La causa más común es operación prolongada en altas temperaturas fuera del rango de diseño del sello.
- Ruido anormal durante la operación: un chirrido o vibración que no existía antes puede indicar desgaste en el engranaje externo, holgura excesiva en el eje o desalineación entre la bomba y el motor.
Si identificas alguno de estos síntomas en tu sistema, nuestro equipo técnico puede realizar un diagnóstico con banco de pruebas. Conoce nuestros servicios de diagnóstico hidráulico.

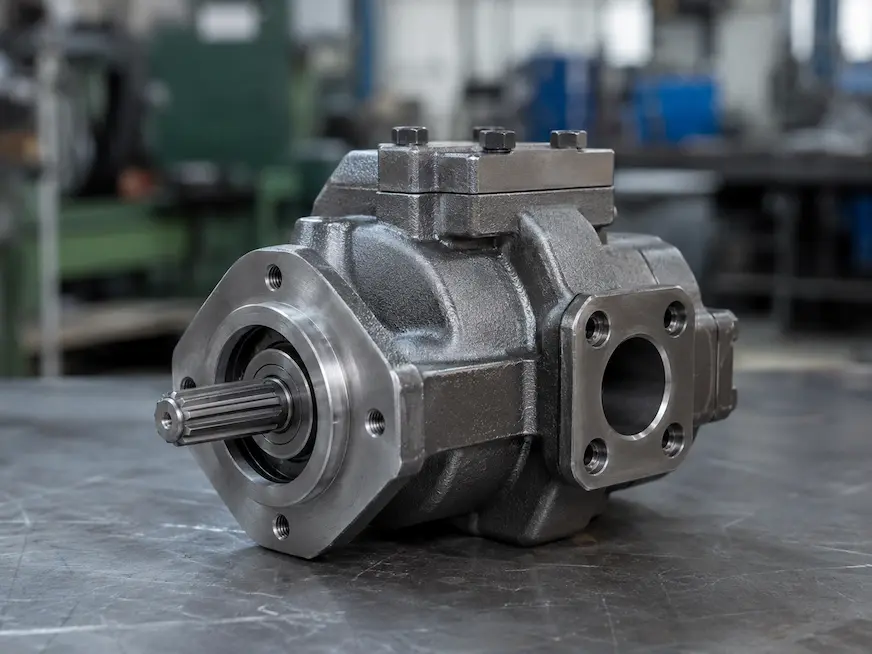

Diagnóstico y suministro de bombas de engranajes en México
En Vickers Hydraulics México suministramos bombas hidráulicas de la marca Vickers para aplicaciones industriales en todo el país. Contamos con servicio de diagnóstico mediante banco de pruebas, asesoría en la selección de componentes y atención técnica en Ciudad de México, Guadalajara y Monterrey.
¿Tu bomba perdió caudal o hace ruido de cavitación?
Diagnosticamos en banco de pruebas y te decimos si conviene reparar o reemplazar, con el dato de eficiencia volumétrica en la mano. Llámanos antes del paro.
Lada sin costo: 01 800 570 0538 · También distribuimos bombas, válvulas y motores Vickers. Cotiza por el formulario.
Preguntas frecuentes sobre bombas de engranajes
¿Cuál es la diferencia entre una bomba de engranajes externa e interna?
Una bomba de engranajes externa usa dos engranajes externos que giran en sentido contrario entre sí; es la configuración más común en sistemas hidráulicos industriales por su bajo costo y facilidad de mantenimiento. Una bomba de engranajes interna tiene un engranaje externo que gira dentro de un engranaje interno, con una pieza separadora llamada media luna que sella las cámaras de succión y descarga; este diseño opera con menor ruido y es más adecuado para fluidos de alta viscosidad. La bomba externa soporta mayores presiones de trabajo (hasta 250 bar), mientras que la interna ofrece un flujo más suave y silencioso.
¿Cuáles son las fallas más comunes en las bombas de engranajes y cómo detectarlas?
Las fallas más frecuentes en bombas de engranajes son: contaminación del aceite hidráulico (que genera desgaste acelerado en los dientes y pérdida de caudal), fugas internas por desgaste del engranaje impulsor o impulsado (identificables como pérdida de presión bajo carga), cavitación por restricción en la línea de succión (se detecta por un ruido de golpeteo o crepitación), y falla de sellos por operación en altas temperaturas fuera del rango de diseño. El diagnóstico temprano mediante banco de pruebas permite detectar caídas de eficiencia volumétrica antes de que se produzca una falla total.
¿Una bomba de engranajes sirve para sistemas hidráulicos de alta presión?
Sí. La bomba hidráulica de engranajes externos es adecuada para sistemas de media y alta presión, con rangos de trabajo que típicamente alcanzan los 200–250 bar en aplicaciones industriales estándar. Para sistemas que requieren presiones superiores a 300 bar de forma continua, se recomienda evaluar bombas de pistones axiales, que ofrecen mayor eficiencia a presiones muy elevadas. La bomba de engranajes es la opción más utilizada en maquinaria industrial, prensas y equipos de construcción por su relación entre presión, caudal y costo de mantenimiento.
¿Qué tipo de aceite o fluido hidráulico es compatible con una bomba de engranajes?
Las bombas de engranajes son compatibles con una amplia variedad de fluidos: aceite hidráulico mineral (el más común en sistemas industriales), aceites sintéticos para aplicaciones en altas temperaturas, fluidos de base vegetal para sistemas con requerimientos ambientales, y líquidos de alta viscosidad como aceites térmicos, resinas y lubricantes industriales. El rango de viscosidad del fluido debe estar dentro de las especificaciones del fabricante para evitar cavitación en la succión o sobrecalentamiento en la descarga. No son adecuadas para bombear fluidos abrasivos con sólidos en suspensión, ya que aceleran el desgaste de los engranajes.
¿Cómo sé si necesito reparar o reemplazar mi bomba de engranajes?
La reparación es viable cuando la bomba presenta fugas internas por desgaste moderado de sellos o cojinetes, o cuando el diagnóstico en banco de pruebas muestra una caída de eficiencia volumétrica recuperable con la sustitución de componentes internos. El reemplazo es más recomendable cuando los engranajes presentan desgaste severo en los flancos de los dientes, cuando existen daños estructurales en la carcasa, o cuando el costo de la reparación supera el 60–70% del valor de una bomba nueva. Nuestro equipo técnico puede realizar el diagnóstico y orientarte sobre la opción más eficiente para tu sistema.
