Los tipos de válvulas se clasifican principalmente por su mecanismo de apertura y cierre lineal, rotativo o de un cuarto de vuelta y por la función que cumplen dentro de un sistema: aislar, regular o dirigir el flujo de un fluido. Entre los tipos más comunes están las válvulas de compuerta, globo, bola, mariposa, retención, diafragma y aguja, usadas en plomería y procesos industriales generales; en sistemas hidráulicos de potencia, en cambio, el universo de válvulas es distinto y responde a otra lógica de control.
Existen distintos tipos de válvulas para cada función, y elegir entre esos tipos depende de las condiciones reales de los fluidos que circulan por cada sistema. En Vickers Hydraulics México trabajamos a diario con componentes hidráulicos, por lo que esta clasificación incluye también el panorama de válvulas orientado a sistemas de potencia industrial, un tema que la mayoría del contenido disponible en español no cubre a detalle.
¿Qué es una válvula?
Una válvula es un componente mecánico que controla el paso de un fluido —líquido, gas o vapor— dentro de una tubería o sistema, mediante un elemento interno (obturador, disco, esfera o vástago) que abre, cierra o restringe el flujo. Su función depende del diseño y del sistema donde opera:
- Aislar el flujo por completo, deteniendo la circulación del fluido.
- Regular el caudal, permitiendo un control preciso de la cantidad de fluido que pasa.
- Impedir el flujo inverso, protegiendo bombas y otros componentes de la contaminación por retroceso.
- Dirigir el fluido hacia distintas rutas dentro de un circuito, función central en sistemas hidráulicos.
- Proteger el sistema liberando presión cuando esta supera un límite establecido.
Las válvulas se fabrican en materiales como acero inoxidable, bronce o hierro fundido, según la presión de trabajo, el tipo de fluido y las condiciones de operación del sistema. En aplicaciones de alta presión, el material y el tipo de sellado del vástago determinan directamente la vida útil del componente.
Los tipos de válvulas disponibles en el mercado responden a funciones específicas: cada diseño resuelve un problema distinto de control de fluidos, ya sea en tuberías industriales de agua, gas o fluidos hidráulicos. El vástago, la pieza que transmite el movimiento hacia el obturador, junto con el tipo de sellado, define qué tan bien es el funcionamiento de la válvula bajo condiciones de baja presión o de alta presión, y cada modelo soporta distintas presiones de trabajo según su diseño. Elegir la válvula correcta implica revisar el funcionamiento de cada mecanismo antes de instalarlo en el sistema.

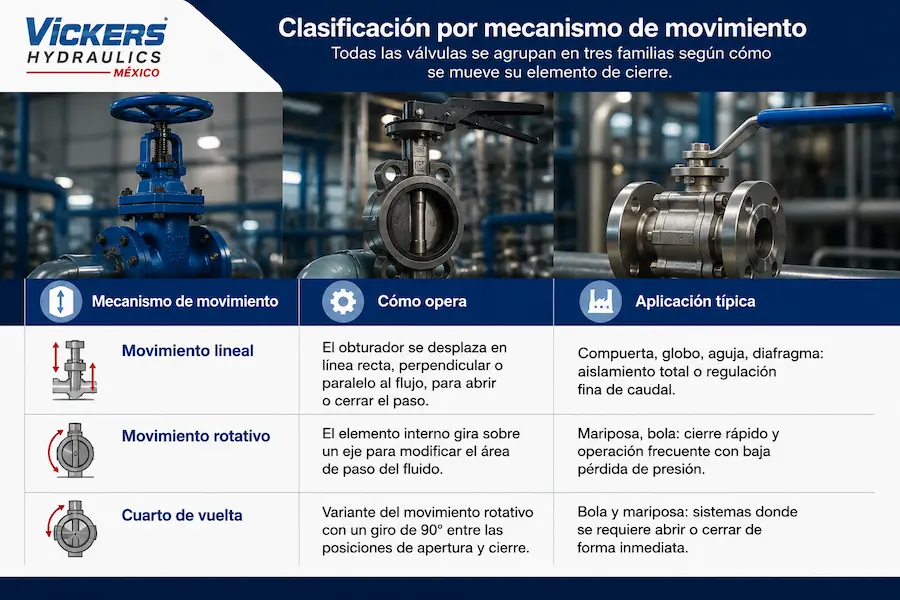

Clasificación por mecanismo de movimiento
Antes de revisar cada tipo de válvula de forma individual, es útil entender que todas se agrupan en tres familias según cómo se mueve su elemento de cierre. Esta clasificación por mecanismo explica por qué ciertas válvulas son mejores para cierre total y otras para regulación fina de flujo.
| Mecanismo de movimiento | Cómo opera | Aplicación típica |
| Movimiento lineal | El obturador se desplaza en línea recta, perpendicular o paralelo al flujo, para abrir o cerrar el paso. | Compuerta, globo, aguja, diafragma: aislamiento total o regulación fina de caudal. |
| Movimiento rotativo | El elemento interno gira sobre un eje para modificar el área de paso del fluido. | Mariposa, bola: cierre rápido y operación frecuente con baja pérdida de presión. |
| Cuarto de vuelta | Variante del movimiento rotativo con un giro de 90° entre las posiciones de apertura y cierre. | Bola y mariposa: sistemas donde se requiere abrir o cerrar de forma inmediata. |
Tipos de válvulas de plomería y procesos industriales generales
Válvula de compuerta
La válvula de compuerta utiliza un disco vertical, tipo cuña, que se levanta o desciende de forma perpendicular al flujo para permitir o bloquear el paso del fluido. Es una válvula pensada para aislamiento total, no para regulación: al estar completamente abierta, ofrece una trayectoria recta con muy baja restricción y mínima caída de presión; al estar parcialmente abierta, el flujo turbulento genera vibración y desgaste acelerado del disco. Por esta razón se usa en posición todo-abierto o todo-cerrado, típicamente en tuberías de agua, líneas de proceso general y sistemas donde el corte de flujo es ocasional, no frecuente.
Válvula de globo
La válvula de globo tiene un cuerpo curvado con un obturador que sube y baja sobre un asiento, forzando al fluido a cambiar de dirección al pasar. Ese cambio de trayectoria provoca una mayor caída de presión que en una válvula de compuerta, pero a cambio permite una regulación de flujo mucho más precisa en posiciones intermedias. Se utiliza en aplicaciones donde se necesita estrangulación controlada del caudal, como líneas de vapor, sistemas de agua caliente y procesos donde el ajuste fino es más importante que minimizar la pérdida de presión.
Válvula de bola
La válvula de bola utiliza una esfera perforada que gira un cuarto de vuelta para permitir o cortar el flujo. Cuando el orificio de la esfera está alineado con la tubería, el paso queda completamente abierto con mínima restricción; al girar 90°, logra un cierre hermético prácticamente instantáneo. Es una de las válvulas más comunes en redes de agua y gas por su cierre rápido, su bajo mantenimiento y su capacidad de sellado incluso después de periodos largos sin operarse.
Válvula de mariposa
La válvula de mariposa utiliza un disco montado en un eje central que gira dentro del cuerpo de la válvula para regular o bloquear el flujo. Su diseño compacto y ligero la hace más económica y fácil de instalar que otras válvulas de diámetro similar, lo que la vuelve una opción frecuente en tuberías de gran diámetro, sistemas de climatización y redes de distribución donde el peso y el espacio disponible son limitantes. Permite tanto cierre total como regulación parcial de caudal, aunque con menor precisión que una válvula de globo.
Válvula de retención (check)
Las válvulas de retención, también llamadas válvulas antirretorno o válvulas check, permiten que el fluido circule en un solo sentido y se cierran automáticamente en cuanto el flujo intenta invertirse. Su mecanismo —un disco o columpio que sella contra el asiento por la propia presión del fluido en retroceso— no requiere accionamiento manual ni eléctrico. Son fundamentales para proteger bombas, compresores y otros equipos de la contaminación por flujo inverso, y se instalan comúnmente a la salida de bombas centrífugas y en sistemas donde el retroceso del fluido dañaría el equipo aguas arriba.
Válvula de diafragma
La válvula de diafragma utiliza una membrana flexible que se presiona contra un asiento para cerrar el paso del fluido, sin que ninguna parte mecánica del mecanismo de cierre entre en contacto directo con el fluido que circula por el cuerpo. Esta característica la hace especialmente adecuada para fluidos corrosivos, líquidos corrosivos, productos alimenticios o farmacéuticos, y aplicaciones donde la contaminación cruzada no es aceptable. También se utiliza en válvulas tipo pellizco para fluidos con sólidos en suspensión, donde un mecanismo rígido se obstruiría con facilidad.
Válvula de aguja
La válvula de aguja utiliza una pieza larga y cónica, similar a una aguja, que se ajusta dentro de un asiento estrecho para lograr una regulación sumamente fina del flujo. Se emplea principalmente en aplicaciones de bajo caudal donde se requiere un control preciso de gases o líquidos, como instrumentación de medición, líneas piloto y sistemas de laboratorio o de proceso donde el ajuste debe hacerse gota a gota o en incrementos mínimos de apertura.
Tipos de válvulas en sistemas hidráulicos de potencia
El grupo anterior corresponde a válvulas de plomería y procesos industriales generales. Los sistemas hidráulicos de potencia —los que mueven bombas, cilindros, motores y actuadores hidráulicos en maquinaria industrial, agrícola, de construcción o minería— utilizan otra familia de válvulas, diseñada para trabajar con fluido hidráulico a alta presión y dirigir la energía del sistema hacia el actuador correcto en el momento correcto. Esta sección explica su funcionamiento general; los rangos de presión, materiales y modelos específicos disponibles deben confirmarse directamente con el equipo de Vickers Hydraulics México según la aplicación.
Válvulas direccionales
Las válvulas direccionales controlan hacia dónde se dirige el fluido hidráulico dentro del circuito, determinando qué actuador recibe presión y en qué sentido se mueve —extensión o retracción de un cilindro, o giro en un sentido u otro de un motor hidráulico—. Funcionan mediante un carrete (spool) que se desplaza internamente para abrir o cerrar distintas rutas de flujo, y pueden accionarse de forma manual, mecánica, eléctrica —mediante válvulas solenoides— o hidráulica piloto. Son el componente que define el movimiento del sistema: sin una válvula direccional, un circuito hidráulico solo puede tener flujo continuo en una dirección.
Válvulas de alivio
Las válvulas de alivio, también llamadas válvulas de relief, protegen el sistema hidráulico liberando fluido de vuelta al depósito cuando la presión supera el límite máximo establecido para el circuito o para alguno de sus componentes. Funcionan como límite de seguridad: mientras la presión se mantiene dentro del rango de operación, la válvula permanece cerrada; en cuanto se supera el punto de ajuste, se abre para evitar daños a bombas, mangueras, sellos y otros elementos del sistema, incluyendo el riesgo que representan los recipientes presurizados sometidos a presión excesiva.
Válvulas reguladoras de caudal
Las válvulas reguladoras de caudal controlan la cantidad de fluido que llega a un actuador, y con ello, la velocidad de movimiento de ese actuador: a mayor restricción del orificio de paso, menor caudal disponible y menor velocidad de desplazamiento del cilindro o motor hidráulico. Se diferencian de una válvula direccional en que no determinan el sentido del flujo, sino la cantidad que circula, lo cual las hace indispensables en aplicaciones donde distintos actuadores deben moverse a velocidades diferentes dentro del mismo sistema.
Válvulas de secuencia
Las válvulas de secuencia permiten que un segundo actuador —o una segunda etapa del circuito— entre en operación solo después de que el primer actuador haya alcanzado una presión determinada, o haya completado su recorrido. Esto hace posible coordinar movimientos hidráulicos en un orden específico dentro de una misma máquina, sin depender de un controlador externo para sincronizar cada paso, algo especialmente útil en equipos con múltiples cilindros que deben actuar en una secuencia fija.
Válvulas proporcionales
Las válvulas proporcionales permiten un control variable y progresivo del flujo o de la presión, en lugar de operar solo en posiciones fijas de abierto o cerrado. Reciben una señal eléctrica de entrada —generalmente de un controlador electrónico— y ajustan la posición de su carrete de forma proporcional a esa señal, lo que permite modular la velocidad o la fuerza de un actuador de manera continua. Se utilizan en sistemas donde el movimiento debe ajustarse en tiempo real según las condiciones de operación, en lugar de operar como un simple todo-o-nada.
Los sistemas hidráulicos y los sistemas de plomería o proceso general comparten un mismo principio: la válvula debe adaptarse a los fluidos que circulan por las tuberías, no al revés. Un mecanismo con buen sellado, un vástago resistente y un funcionamiento predecible ante cambios de presiones son características que distinguen a una válvula confiable de una que fallará antes de tiempo, sin importar si opera con líquidos, gases o fluidos hidráulicos a presión.
Tabla comparativa de tipos de válvulas
| Tipo de válvula | Función principal | Aplicación típica | Ventaja principal |
| Compuerta | Aislamiento total del flujo | Tuberías de agua y proceso general | Baja pérdida de presión en apertura total |
| Globo | Regulación fina de caudal | Líneas de vapor y agua caliente | Control preciso en posiciones intermedias |
| Bola | Cierre rápido y hermético | Redes de agua y gas | Bajo mantenimiento y cierre inmediato |
| Mariposa | Regulación y aislamiento | Tuberías de gran diámetro | Diseño compacto y económico |
| Retención (check) | Impedir flujo inverso | Salida de bombas centrífugas | Operación automática sin accionamiento |
| Diafragma | Aislamiento sin contacto mecánico con el fluido | Fluidos corrosivos o sanitarios | Evita contaminación cruzada |
| Aguja | Regulación muy fina de bajo caudal | Instrumentación y laboratorio | Control por incrementos mínimos |
| Direccional | Definir sentido del flujo hidráulico | Circuitos con cilindros y motores hidráulicos | Controla el movimiento del actuador |
| Alivio | Liberar exceso de presión | Protección de bombas y sellos hidráulicos | Seguridad del sistema ante sobrepresión |
| Reguladora de caudal | Controlar velocidad del actuador | Sistemas con múltiples actuadores | Ajuste independiente de velocidad |
| Secuencia | Coordinar orden de operación | Máquinas con varios cilindros | Sincronización sin controlador externo |
| Proporcional | Control variable y progresivo | Sistemas con ajuste en tiempo real | Modulación continua, no solo todo-o-nada |
¿Cómo seleccionar el tipo de válvula correcto?
No existe una válvula universal: la elección depende de las condiciones reales de operación del sistema. En la práctica, los distintos tipos de válvulas industriales se seleccionan cruzando varios criterios a la vez, no uno solo, porque el funcionamiento de una válvula frente a distintos fluidos rara vez depende de un único factor. Estos son los criterios que determinan cuál es la válvula adecuada para una aplicación específica:
- Presión de trabajo del sistema. Cada tipo de válvula tiene un rango de presión para el que fue diseñada; usar una válvula fuera de su rango de alta presión compromete el sellado y la vida útil del componente.
- Caudal requerido. El diámetro y el tipo de obturador determinan cuánto flujo puede pasar sin generar una caída de presión excesiva.
- Tipo de fluido. Líquidos, gases, fluidos compresibles o fluidos con partículas en suspensión requieren materiales y diseños de sellado distintos; los fluidos hidráulicos, en particular, exigen tolerancias más ajustadas que otros fluidos industriales.
- Tipo de actuador o mecanismo de accionamiento. Manual, neumático (actuador neumático), eléctrico por solenoide o hidráulico piloto, según la frecuencia de operación y si el control debe ser remoto o automatizado.
- Condiciones de contaminación del fluido. En sistemas hidráulicos de potencia, la limpieza del fluido afecta directamente el desgaste de válvulas direccionales y proporcionales, que trabajan con tolerancias muy ajustadas.
- Frecuencia de operación. Válvulas pensadas para cierre ocasional (compuerta) no son adecuadas para ciclos de apertura y cierre constantes, donde conviene una válvula de bola o mariposa.
Componentes hidráulicos en Vickers Hydraulics México
En Vickers Hydraulics México comercializamos y distribuimos componentes hidráulicos de la marca Vickers bombas, válvulas, motores y pistones/actuadores para aplicaciones industriales en construcción, agricultura, manufactura, minería y procesos productivos. Si tienes dudas sobre qué tipo de válvula corresponde a tu sistema hidráulico o necesitas asesoría en la selección del componente adecuado para tu aplicación, puedes consultar directamente con nuestro equipo para revisar tu caso específico.
Preguntas frecuentes sobre tipos de válvulas
¿Cuál es la diferencia entre una válvula direccional y una válvula reguladora de caudal?
La válvula direccional determina hacia dónde se dirige el fluido hidráulico dentro del circuito, es decir, qué actuador recibe presión y en qué sentido se mueve. La válvula reguladora de caudal, en cambio, no cambia el sentido del flujo, sino la cantidad que llega al actuador, controlando así su velocidad de movimiento. Ambas suelen combinarse en un mismo circuito para controlar dirección y velocidad de forma independiente.
¿Qué tipo de válvula se usa para controlar la presión en un sistema hidráulico?
La válvula de alivio es la encargada de controlar y limitar la presión máxima del sistema, liberando fluido de vuelta al depósito cuando se supera el punto de ajuste establecido. Existen también válvulas proporcionales que permiten modular la presión de forma variable y continua, en lugar de operar solo como límite fijo de seguridad.
¿Cómo sé qué válvula necesito para mi sistema hidráulico industrial?
La selección depende de la función que necesitas cumplir dentro del circuito: si buscas definir el sentido del movimiento, requieres una válvula direccional; si necesitas controlar velocidad, una reguladora de caudal; si el objetivo es proteger el sistema de sobrepresión, una válvula de alivio. A partir de ahí, la presión de trabajo, el caudal y el tipo de fluido determinan el modelo específico adecuado para tu aplicación.
¿Qué válvula se recomienda cuando el fluido debe circular en un solo sentido?
Para ese caso se utiliza una válvula de retención, también llamada válvula check o antirretorno. Se cierra automáticamente en cuanto el flujo intenta invertirse, sin necesidad de accionamiento manual, eléctrico o hidráulico, y es una de las pocas válvulas bidireccionales por diseño que en realidad opera para impedir el flujo inverso.
¿Cuál es la diferencia entre una válvula de alivio y una válvula de secuencia?
La válvula de alivio protege el sistema liberando presión excesiva de vuelta al depósito; su función es de seguridad. La válvula de secuencia, en cambio, no libera presión hacia el depósito, sino que permite que un segundo actuador entre en operación solo después de que el primero alcance una presión o posición determinada, coordinando el orden de movimiento dentro de la máquina.
