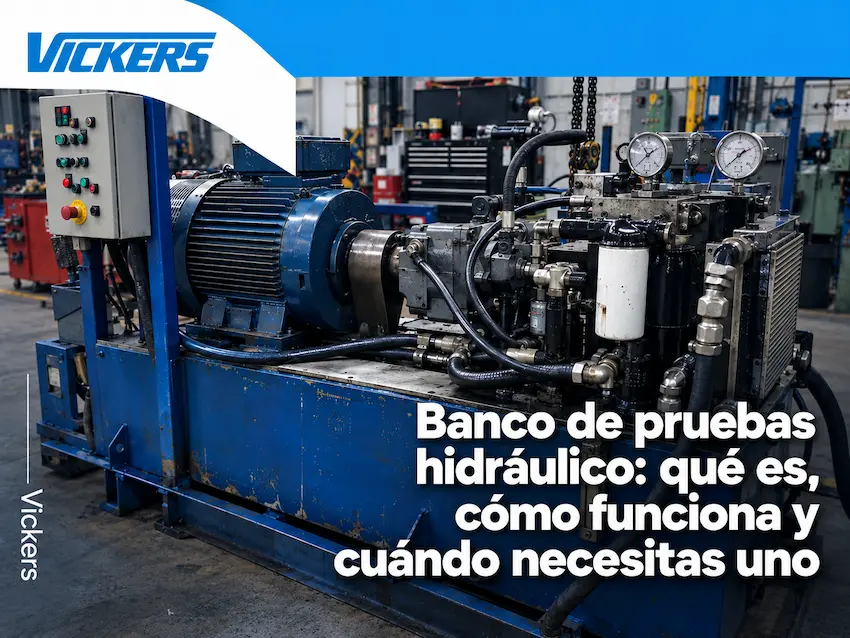

Un banco de pruebas hidráulico es un sistema de evaluación controlado que somete bombas, válvulas, motores y cilindros hidráulicos a condiciones reales de trabajo presión, caudal y temperatura para medir su desempeño, detectar fugas internas y confirmar que cada componente opera dentro de las especificaciones del fabricante antes de regresar a producción.
A diferencia de una inspección visual o una prueba en campo, el banco de pruebas aísla el componente del resto del circuito y genera datos verificables en tiempo real. Para la industria manufacturera, automotriz y de maquinaria pesada en México, esto se traduce en una herramienta concreta para prevenir paros no programados y extender la vida útil de los equipos.

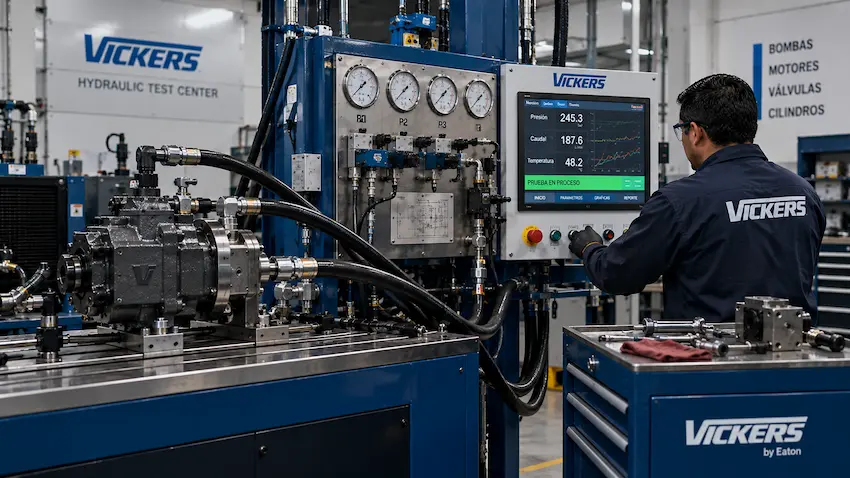

¿Qué es un banco de pruebas hidráulico?

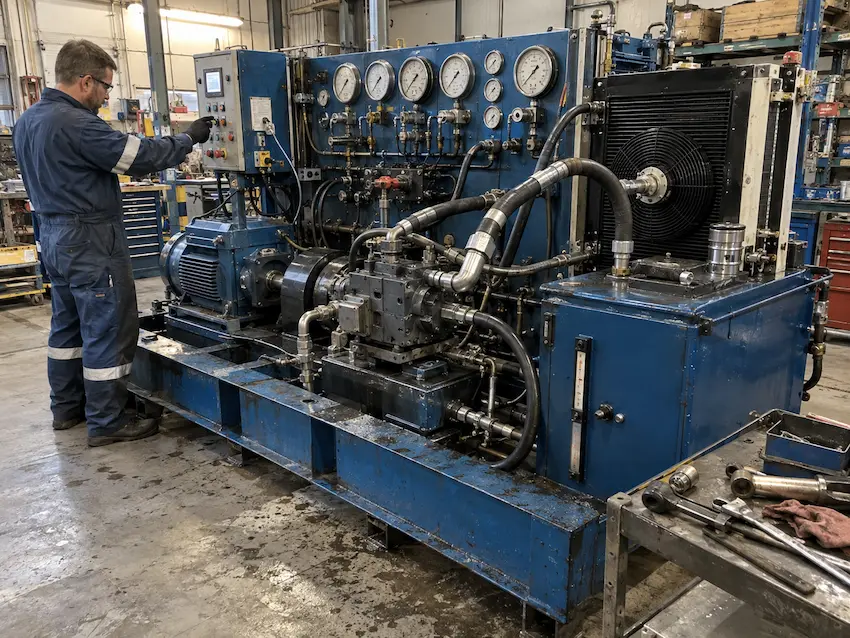

Un banco de pruebas hidráulico es una configuración especializada que reproduce el entorno de trabajo de un componente hidráulico mediante un circuito cerrado con fluido controlado. El componente en evaluación bomba, motor, válvula o cilindro se conecta al banco y se expone a los parámetros de presión y caudal que normalmente enfrenta dentro del sistema productivo.
Los sensores del banco registran en tiempo real la respuesta del componente y comparan los datos obtenidos contra las especificaciones técnicas del fabricante, lo que permite identificar desviaciones antes de que el componente regrese a operación.
En el contexto de los sistemas hidráulicos industriales, el banco de pruebas no es un equipo de laboratorio de investigación: es una herramienta de mantenimiento de uso frecuente en talleres especializados, distribuidores autorizados y departamentos de mantenimiento de planta.
¿Para qué sirve un banco de pruebas hidráulico?
El banco de pruebas hidráulico tiene cinco funciones concretas dentro de un programa de mantenimiento industrial:
- Evaluar la presión de trabajo: verifica que el componente alcanza y sostiene la presión nominal indicada por el fabricante sin pérdidas.
- Medir el caudal de salida: determina si el flujo real del componente corresponde al flujo teórico, lo que indica el nivel de desgaste interno.
- Detectar fugas internas: identifica pérdidas de fluido dentro del propio componente que en campo serían invisibles pero que reducen la eficiencia del sistema.
- Calibrar válvulas y actuadores hidráulicos: ajusta los parámetros de apertura, cierre y respuesta de las válvulas de control para garantizar un funcionamiento preciso.
- Validar componentes reparados o reacondicionados: confirma que una bomba o motor después de una reparación opera correctamente antes de reinstalarse en maquinaria crítica.
¿Tu equipo muestra pérdida de presión, ruido inusual o aceite sobrecalentado?
Evaluamos tu bomba, motor o válvula en banco de pruebas y te entregamos un reporte técnico antes de intervenir el equipo.
¿Cómo funciona un banco de pruebas hidráulico? — Proceso paso a paso
- Conexión del componente al banco: la bomba, motor, válvula o cilindro se conecta al circuito hidráulico del banco mediante adaptadores y mangueras calibradas, asegurando que no haya fugas en el punto de unión antes de iniciar la prueba.
- Llenado y purga del circuito: se introduce aceite hidráulico limpio al circuito y se purga el aire atrapado para evitar cavitación durante la prueba, lo que podría generar lecturas incorrectas o daño al componente.
- Generación de presión controlada: el banco eleva gradualmente la presión hasta los valores de trabajo especificados por el fabricante. Los manómetros y sensores del sistema registran la respuesta del componente en cada nivel de presión.
- Medición de parámetros en tiempo real: se registran presión de trabajo, caudal de salida, temperatura del fluido y presencia de fugas internas. Estos datos conforman el reporte de desempeño del componente.
- Comparación contra especificaciones: los valores medidos se comparan contra las especificaciones del fabricante. Si el componente muestra una eficiencia volumétrica por debajo del umbral aceptable, se determina si requiere ajuste adicional, reconstrucción o reemplazo.
- Emisión del reporte de evaluación: al concluir la prueba, el banco genera un registro con los parámetros medidos. Este reporte documenta el estado del componente y respalda la decisión técnica de devolverlo a operación o enviarlo a reconstrucción.
Componentes principales de un banco de pruebas hidráulico
| Componente | Función dentro del banco |
|---|---|
| Motor eléctrico de accionamiento | Genera la energía mecánica que impulsa la bomba del banco para crear flujo hidráulico |
| Bomba hidráulica del banco | Produce el caudal y la presión necesarios para replicar las condiciones de trabajo del componente evaluado |
| Manómetros y transductores de presión | Miden la presión del fluido en distintos puntos del circuito en tiempo real |
| Caudalímetro | Registra el volumen de fluido que pasa por el componente en evaluación para calcular la eficiencia volumétrica |
| Sensor de temperatura | Monitorea la temperatura del aceite hidráulico para mantenerla dentro del rango de prueba especificado |
| Válvulas de control del banco | Regulan la presión y el caudal que recibe el componente durante la evaluación |
| Depósito y sistema de filtración | Almacena el aceite hidráulico limpio y lo filtra entre ciclos para evitar contaminación del componente en prueba |
Tipos de bancos de pruebas hidráulicos
| Tipo | Parámetros que mide | Aplicación típica | Industria |
|---|---|---|---|
| Banco para bombas hidráulicas | Presión de trabajo, caudal de salida, eficiencia volumétrica, fugas internas | Verificar bombas de pistón, paleta o engranajes después de reparación o como mantenimiento preventivo | ManufacturaMaq. pesadaAutomotriz |
| Banco para motores hidráulicos | Torque de salida, velocidad de giro, presión de entrada y salida, temperatura del fluido | Evaluar motores hidráulicos de desplazamiento fijo o variable en equipos de construcción y minería | ConstrucciónMineríaOil & Gas |
| Banco para válvulas hidráulicas | Presión de apertura y cierre, respuesta de la válvula, fugas en asiento | Calibrar válvulas de alivio, de control de flujo y de dirección antes de su instalación en sistemas críticos | ManufacturaProc. industrialAgroindustria |
| Banco para cilindros hidráulicos | Presión de trabajo, velocidad de extensión y retracción, fugas en sellos y émbolo | Verificar cilindros hidráulicos reconstruidos en prensas, grúas y equipo de movimiento de materiales | ManufacturaLogísticaConstrucción |
¿Cuándo es necesario un banco de pruebas hidráulico?
Estas son las señales que indican que un componente hidráulico debe evaluarse en banco antes de continuar en operación:
- Pérdida de presión sin causa aparente en el sistema: si el sistema hidráulico no alcanza la presión de trabajo aunque el motor eléctrico funcione correctamente, la causa puede ser una bomba con desgaste interno que solo el banco puede cuantificar.
- Reducción de velocidad en actuadores o cilindros: cuando los cilindros hidráulicos se mueven más lento de lo especificado o con movimiento irregular, puede indicar pérdida de caudal por desgaste interno en la bomba o en la válvula de control.
- Sobrecalentamiento del aceite hidráulico: un fluido que supera su temperatura de operación puede señalar que una bomba está trabajando con baja eficiencia volumétrica, generando calor por recirculación interna.
- Vibraciones o ruidos inusuales en la bomba o el motor: la cavitación, el desgaste de rodamientos o el daño en los pistones de una bomba generan ruido y vibración que el banco de pruebas permite reproducir y medir con precisión.
- Componente recién reparado o reacondicionado: cualquier bomba, motor o válvula que haya pasado por un proceso de reconstrucción debe someterse al banco de pruebas antes de reinstalarse en maquinaria crítica para confirmar que la reparación fue exitosa.
Beneficios del banco de pruebas hidráulico en la industria mexicana
El beneficio central de someter componentes hidráulicos a banco de pruebas es la capacidad de tomar decisiones basadas en datos, no en suposiciones. Una bomba que en campo opera aparentemente bien puede mostrar en banco una eficiencia volumétrica del 65%, lo que anticipa una falla que, de no detectarse, provocaría un paro no programado con costos de producción perdida.
Para plantas industriales en Ciudad de México, Guadalajara y Monterrey —donde los sistemas hidráulicos son parte central de líneas de manufactura, prensas y equipo de movimiento de materiales— el banco de pruebas permite programar el mantenimiento correctivo en ventanas planificadas, evitando paros de emergencia que afectan la productividad.
Adicionalmente, el banco de pruebas reduce el costo total del mantenimiento hidráulico porque evita que un componente con desgaste interno regrese a producción y dañe otros elementos del sistema. Detectar una bomba con fugas internas en banco cuesta significativamente menos que reparar los daños secundarios que esa bomba causaría al sistema completo si falla en campo.
Servicio de banco de pruebas hidráulico Vickers en México
En Servicio Hidráulico Industrial somos distribuidores Vickers en México con presencia en Ciudad de México, Guadalajara y Monterrey. Contamos con servicio de banco de pruebas para la evaluación de bombas hidráulicas, motores hidráulicos, válvulas y cilindros hidráulicos, atendiendo equipos de la industria automotriz, manufactura y maquinaria pesada.
Si tus equipos muestran pérdida de presión, reducción de caudal o cualquier señal de desgaste interno, contáctanos para que nuestro equipo técnico evalúe el estado de tus componentes y te indique el siguiente paso.
Solicitar evaluación en banco de pruebas →
Banco de pruebas hidráulico para bombas, motores, válvulas y cilindros
Diagnóstico con reporte técnico documentado. Servicio en taller o en planta del cliente en CDMX, Guadalajara y Monterrey. Componentes validados antes de regresar a producción.
Vickers · CDMX · Guadalajara · Monterrey
Preguntas frecuentes sobre banco de pruebas hidráulico
¿Qué hace un banco de pruebas hidráulico?
Un banco de pruebas hidráulico conecta bombas, válvulas, motores o cilindros hidráulicos a un circuito controlado que reproduce sus condiciones reales de trabajo. Durante la prueba, el banco mide presión, caudal, temperatura y eficiencia volumétrica del componente en tiempo real, permitiendo verificar si opera dentro de las especificaciones del fabricante, detectar fugas internas y determinar si el componente puede regresar a producción o requiere mantenimiento adicional.
¿Qué es un banco de prueba de bombas hidráulicas?
Un banco de prueba de bombas hidráulicas es un sistema de evaluación donde se conecta la bomba a un circuito cerrado que reproduce sus condiciones reales de presión, caudal y temperatura. El banco mide la eficiencia volumétrica de la bomba —la relación entre el flujo real y el flujo teórico que debería generar— para determinar su nivel de desgaste interno, detectar fugas y confirmar que opera correctamente antes de devolverla a producción. Se usa tanto en mantenimiento preventivo como para validar bombas reconstruidas.
¿Qué es un banco de prueba de motores hidráulicos?
Un banco de prueba de motores hidráulicos evalúa el torque de salida, la velocidad de giro, la presión de entrada y salida, y la temperatura del fluido del motor bajo condiciones controladas. Permite verificar que el motor hidráulico convierte correctamente la energía hidráulica en movimiento mecánico, detectar pérdidas por desgaste interno y confirmar el correcto funcionamiento después de una reparación, antes de reinstalar el motor en equipos de construcción, minería o manufactura.
¿Qué pruebas se le hacen a un motor hidráulico en banco?
En banco de pruebas, un motor hidráulico se somete a las siguientes evaluaciones: medición de torque de salida a distintos niveles de presión de entrada, verificación de velocidad de giro a caudal variable, monitoreo de temperatura del aceite hidráulico durante el ciclo de prueba, detección de fugas internas entre la zona de alta y baja presión, y comparación de la eficiencia volumétrica real contra las especificaciones del fabricante. Todas las mediciones se registran en un reporte de evaluación que documenta el estado del componente.
¿Cuáles son los tipos de bombas hidráulicas que se evalúan en banco?
Los tres tipos principales de bombas hidráulicas que se evalúan en banco de pruebas son: bombas de pistón (axial o radial), que trabajan a las presiones más altas y son comunes en maquinaria pesada e industria manufacturera; bombas de paletas, utilizadas en aplicaciones de presión media en prensas y máquinas de moldeo; y bombas de engranajes, de mayor simplicidad constructiva y uso frecuente en sistemas hidráulicos de menor exigencia. Cada tipo requiere parámetros de prueba distintos adaptados a su rango de presión y caudal de operación.
¿Cuándo es necesario someter un componente hidráulico a banco de pruebas?
Se recomienda llevar un componente hidráulico al banco de pruebas cuando el sistema muestra pérdida de presión sin causa aparente, cuando un actuador o cilindro opera más lento de lo normal, cuando el aceite hidráulico se sobrecalienta, cuando la bomba o el motor genera vibraciones o ruidos inusuales, o cuando un componente acaba de pasar por un proceso de reparación o reconstrucción. También es parte de un programa de mantenimiento preventivo programado, especialmente en maquinaria crítica donde un paro no planificado tiene alto impacto productivo.
